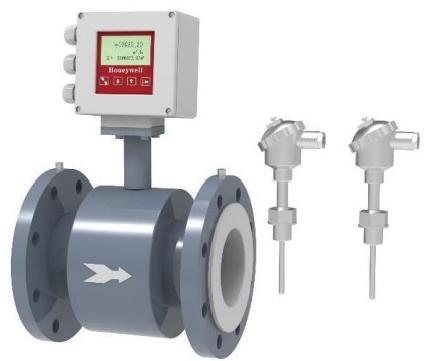

霍尼韋爾HME-EM 系列電磁式能量表

HME-EM 系列電磁式能量表霍尼韋爾HME-EM 系列電磁式能量表是以電磁式流量計為基礎的能量計量?jī)x表，適用于中央空調水系統和區域供暖水系統。HME-EM 電磁式能量表可以計量冷量，熱量

聯系方式

021-34170098

產品介紹產品詢價

HME-EM 系列電磁式能量表霍尼韋爾HME-EM 系列電磁式能量表是以電磁式流量計為基礎的能量計量?jī)x表，適用于中央空調水系統和區域供暖水系統。HME-EM 電磁式能量表可以計量冷量，熱量。

產品特點

1.適用范圍廣

· 適用于多種介質：空調水，乙二醇溶液，區域供熱水等

· 適用于多種建筑和安裝位置，

· 適用介質溫度： -20~120℃

· 雙向測量系統，可以測量正、反向流量。

2 . 運行穩定可靠

· 與介質接觸電極和襯里均采用好品質材料，可保證長期可靠運行。

· 低頻矩形波勵磁，可有效提高流量的穩定性，功率損耗低，流量特性優越。

· 測量館內無阻礙流動部件，無壓力損失

· 斷電時， EEPROM可以保存設定桉樹和累計流量值

3.測量精度高，響應速度塊

· 電磁式能量表流量測量無機械慣性，反應靈敏，可以測量瞬時脈動流量。

· 電磁式能量表測量流體流量主要為測量流體體積，測量精度不受流體的密度，

粘度，溫度，壓力和電導率變化的影響。

· 轉換器采用低功率單片機進行數據處理，性能可靠，精度高，功率低，零點

穩定。測量信號直接用轉換器線性地轉換成標準信號輸出，就地顯示或者遠

距離無損傳輸。

· 接地電極結構可以形成一個平衡電極表面，能有效消除電氣干擾，長時間可

靠有效保證接地，并且保證測量精度。

· 高精度溫度傳感器 (PT1000) 確保介質溫度測量精度。

4.安裝方便，維護工作少

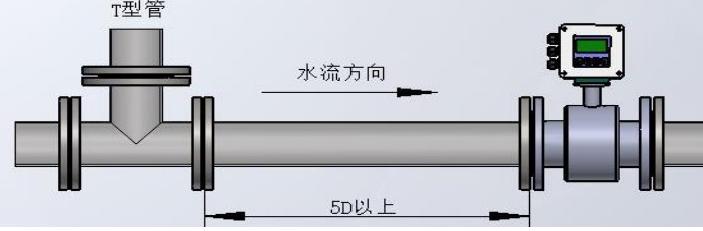

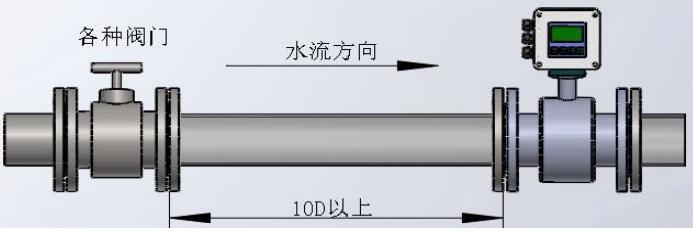

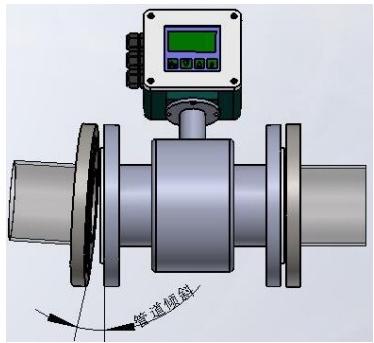

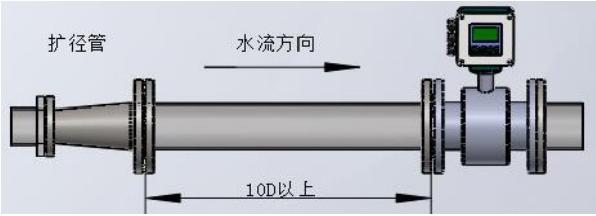

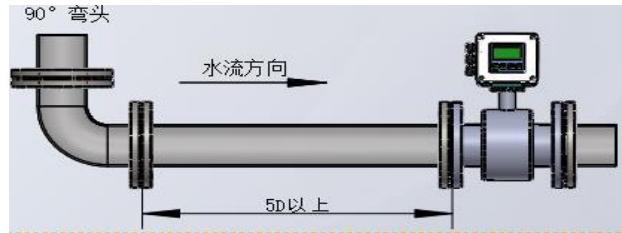

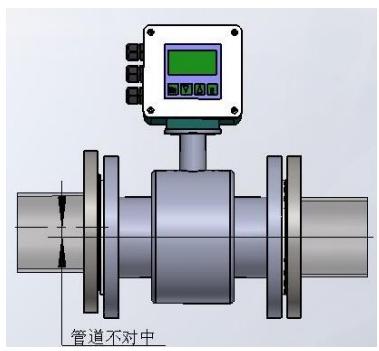

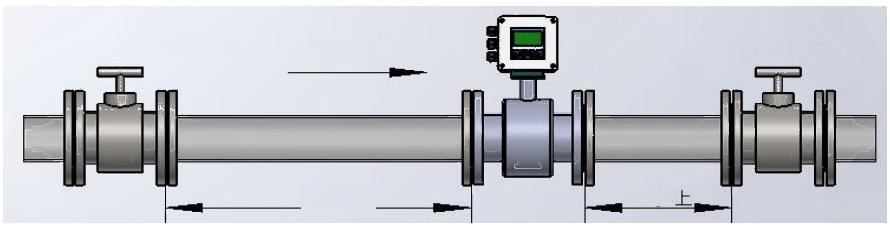

· 結構簡單，安裝方便，對直管段要求不高

· 配備接地電極，安裝無需接地環，省時省費用

· 多重保護和高性能配置，實現穩定運行，減少維護

HBT-FDA-SS01-MARCH-2022-V01-CN

Honeywell

基本參數

流量測量方式	電磁式
流量測量精度等級	0.5級
能量測量精度等級	2級
量程比	10:1
口徑	DN25~DN1000
流量控制范圍	0.5m/s-7m/s
通訊協議和接口	Modbus RTU,RS485
溫度傳感器類型	PT1000
溫度傳感器精度	0.2K @0℃
輸出信號	4-20mA /脈沖輸出
供電	24VDC 100V~240VAC
IP等級	一體式：IP65 分體式：傳感器IP68,轉換器IP65
連接方式	法蘭
運行環境	-20~60℃,5%~90%RH
儲存環境	-40~60℃,5%~90%RH
產品材料	電極	SS316L
	導流管	不銹鋼SS304
	法蘭	碳鋼
	表頭	鑄鋁
	襯里	氯丁橡膠或PTFE

電極材料	適用介質
SS316	生活用水、工業用水、原水、地下水、城市污水、經處理過的中性工業污水

襯里材料	適用介質	介質溫度	口徑
氯丁橡膠	空調水，自來水，生活污水	-10~60℃	DN50~DN1000
PTFE*	高溫水，含酸堿鹽的溶液	-20~120℃	DN25~DN1000

*:由于電極的材料屬性， HME-EM 鹽的介質。

系列電磁式能量表整體不適合含酸堿

口徑范圍	電極形式
DN25~DN500	一對測量電極和一對接地電極
DN600~DN1000	兩對測量電極和一對接地電極

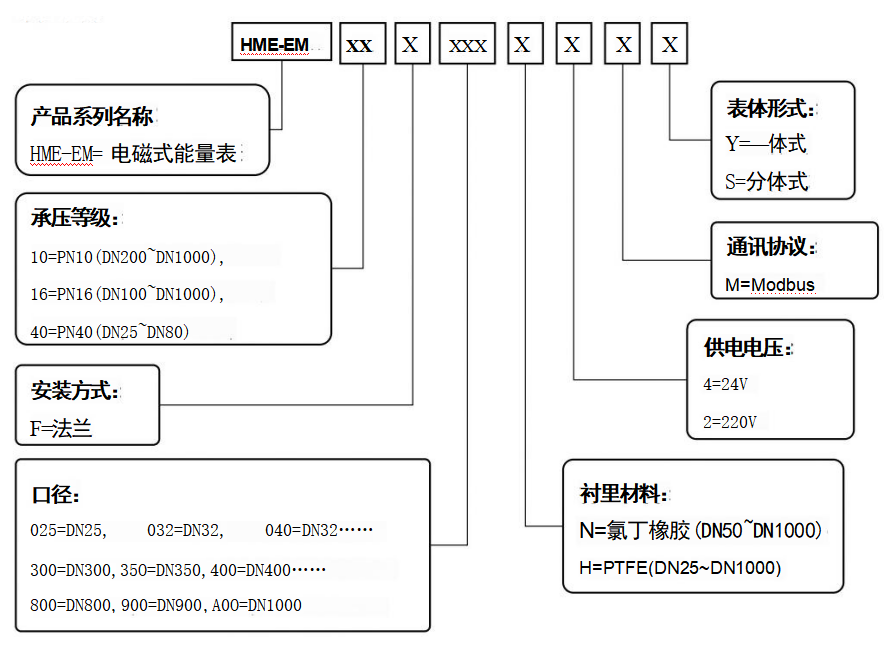

命名規則

產品技術參數

SKU	PN	DN	最大流量 m3/h	常用流量 m3/h	最小流量 m3/h
HME-EM40F025XXXX	PN40	DN25	12.3700	1.8-8.9	0.8836
HME-EM40F032XXXX	PN40	DN32	20.2670	2.9-14.5	1.4476
HME-EM40F040XXXX	PN40	DN40	31.6673	4.5-22	2.2619
HME-EM40F05OXXXX	PN40	DN50	49.4801	7-35	3.5343
HME-EM40F065XXXX	PN40	DN65	83.6213	12-60	5.9730
HME-EM40F08OXXXX	PN40	DN80	126.6690	18-91	9.0478
HME-EM16F10OXXXX	PN16	DN100	197.9203	28-141	14.1372
HME-EM16F125XXXX	PN16	DN125	309.2505	44-220	22.0893
HME-EM16F150XXXX	PN16	DN150	445.3208	64-318	31.8086

SKU	PN	DN	最大流量 m3/h	常用流量 m3/h	最小流量 m3/h
HME-EM10F20OXXXX	PN10	DN200	791.6813	110-565	56.5487
HME-EM10F250XXXX	PN10	DN250	1237.0021	176-884	88.3573
HME-EM10F30OXXXX	PN10	DN300	1781.2830	254-1272	127.2345
HME-EM10F350XXXX	PN10	DN350	2424.5241	346-1732	173.1803
HME-EM10F40OXXXX	PN10	DN400	3166.7254	452-2261	226.1947
HME-EM10F450XXXX	PN10	DN450	4007.8868	572-2862	286.2776
HME-EM10F50OXXXX	PN10	DN500	4948.0084	700-3540	353.4292
HME-EM10F60OXXXX	PN10	DN600	7125.1321	1010-5090	508.9380
HME-EM10F70OXXXX	PN10	DN700	9698.0965	1385-6927	692.7212
HME-EM10F80OXXXX	PN10	DN800	12666.9016	1809-9048	904.7787
HME-EM10F90OXXXX	PN10	DN900	16031.5473	2290-11451	1145.1105
HME-EM16FAOOXXXX	PN16	DN1000	19792.0337	2827-14137	1413.7167
HME-EM16F20OXXXX	PN16	DN200	791.6813	110-565	56.5487
HME-EM16F250XXXX	PN16	DN250	1237.0021	176-884	88.3573
HME-EM16F30OXXXX	PN16	DN300	1781.2830	254-1272	127.2345
HME-EM16F350XXXX	PN16	DN350	2424.5241	346-1732	173.1803
HME-EM16F40OXXXX	PN16	DN400	3166.7254	452-2261	226.1947
HME-EM16F450XXXX	PN16	DN450	4007.8868	572-2862	286.2776
HME-EM16F500XXXX	PN16	DN500	4948.0084	700-3540	353.4292
HME-EM16F60OXXXX	PN16	DN600	7125.1321	1010-5090	508.9380
HME-EM16F700XXXX	PN16	DN700	9698.0965	1385-6927	692.7212
HME-EM16F80OXXXX	PN16	DN800	12666.9016	1809-9048	904.7787
HME-EM16F90OXXXX	PN16	DN900	16031.5473	2290-11451	1145.1105
HME-EM16FAOOXXXX	PN16	DN1000	19792.0337	2827-14137	1413.7167

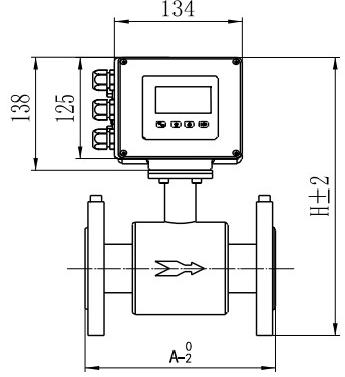

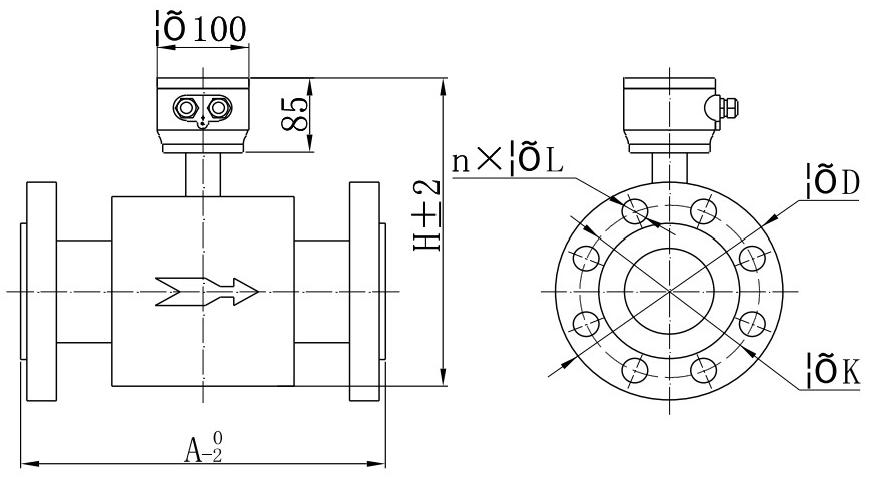

外形尺寸和重量(一體式型號)

SKU	PN	DN	A	H	D	K	n×φL	凈重	毛重
HME-EM40F025XXXY	PN40	DN25	150	312	115	85	4×φ14	8.2	8.9
HME-EM40F032XXXY	PN40	DN32	150	330	140	100	4×φ18	9.5	10.2
HME-EM40FO40XXXY	PN40	DN40	150	340	150	110	4×φ18	9.9	10.6
HME-EM40F05OXXXY	PN40	DN50	200	338	165	125	4×φ18	11.7	12.6
HME-EM40F065XXXY	PN40	DN65	200	358	185	145	8×φ18	13.8	14.7
HME-EM40F08OXXXY	PN40	DN80	200	374	200	160	8×φ18	15.4	16.3
HME-EM16F10OXXXY	PN16	DN100	250	402	220	180	8×φ18	19.5	20.9
HME-EM16F125XXXY	PN16	DN125	250	425	250	210	8×φ18	22.8	24.2
HME-EM16F150XXXY	PN16	DN150	300	458	285	240	8×φ23	28.9	30.5
HME-EM10F20OXXXY	PN10	DN200	350	522	340	295	8×φ23	37.3	44.5
HME-EM10F250XXXY	PN10	DN250	400	574	395	350	12×φ23	48.1	56.5
HME-EM10F300XXXY	PN10	DN300	500	624	445	400	12×φ23	61.9	72.5
HME-EM10F35OXXXY	PN10	DN350	500	678	500	460	16×φ23	93.3	107.5
HME-EM16F20OXXXY	PN16	DN200	350	538	335	295	12×φ23	42.8	51.1
HME-EM16F250XXXY	PN16	DN250	400	593	405	355	12×φ25	68.8	78.5
HME-EM16F30OXXXY	PN16	DN300	500	643	460	410	12×φ25	77.5	87.6
HME-EM16F350XXXY	PN16	DN350	500	704	520	470	16×φ25	100.8	113.5

外形尺寸和重量(一體式型號)

SKU	PN	DN	A	H	D	K	n×φL	凈重	毛重
HME-EM10F40OXXXY	PN10	DN400	600	742	656	515	16×φ25	97.1	113.5
HME-EM10F45OXXXY	PN10	DN450	600	794	615	565	20×φ25	112.3	130.5
HME-EM10F50OXXXY	PN10	DN500	600	862	670	620	20×φ25	137.1	158.5
HME-EM10F600XXXY	PN10	DN600	600	950	780	725	20×φ25	180.5	204.5
HME-EM10F70OXXXY	PN10	DN700	700	1058	895	840	24×φ30	241.5	268.4
HME-EM10F8OOXXXY	PN10	DN800	800	1166	1010	950	28×φ34	320.1	351.2
HME-EM10F90OXXXY	PN10	DN900	900	1272	1110	1050	28×φ34	346.2	381
HME-EM10FAOOXXXY	PN10	DN1000	1000	1376	1220	1160	28×φ34	441.5	481.5
HME-EM16F40OXXXY	PN16	DN400	600	764	580	525	16×φ30	117.2	121
HME-EM16F450XXXY	PN16	DN450	600	813	640	585	20×φ30	129	148
HME-EM16F50OXXXY	PN16	DN500	600	868	705	650	20×φ34	160	213
HME-EM16F600XXXY	PN16	DN600	600	978	840	770	20×φ36	225	248
HME-EM16F70OXXXY	PN16	DN700	700	1093	910	840	24×φ41	275	298.2
HME-EM16F80OXXXY	PN16	DN800	800	1213	1020	950	24×φ41	343	374.1
HME-EM16F90OXXXY	PN16	DN900	900	1313	1120	1050	28×φ41	410	450
HME-EM16FAOOXXXY	PN16	DN1000	1000	1428	1255	1170	28×φ48	510	550

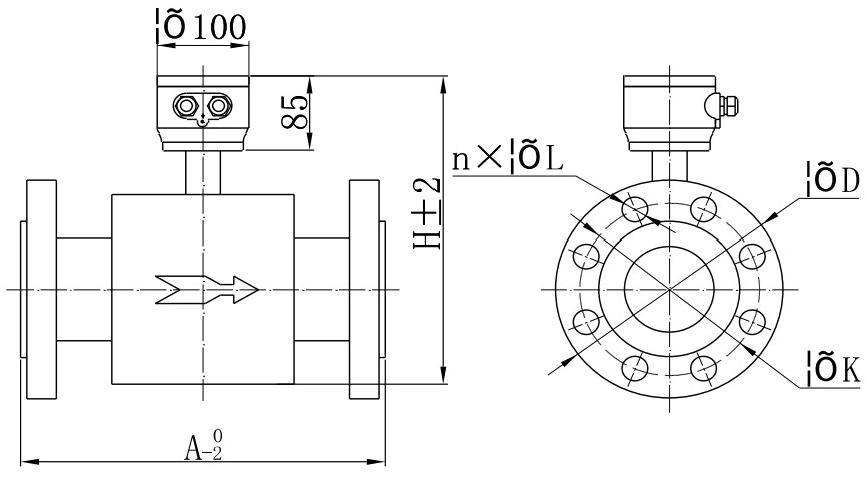

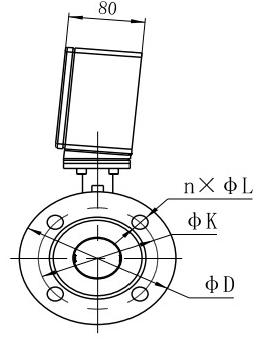

外形尺寸和重量(分體式型號)

SKU	PN	DN	A	H	D	K	n×φL	凈重	毛重
HME-EM40F025XXXS	PN40	DN25	150	252	115	85	4×φ14	9.4	10.1
HME-EM40F032XXXS	PN40	DN32	150	270	140	100	4×φ18	10.7	11.4
HME-EM40F040XXXS	PN40	DN40	150	280	150	110	4×φ18	11.1	11.8
HME-EM40F050XXXS	PN40	DN50	200	280	165	125	4×φ18	12.9	13.8
HME-EM40F065XXXS	PN40	DN65	200	300	185	145	8×φ18	15	15.9
HME-EM40F08OXXXS	PN40	DN80	200	314	200	160	8×φ18	16.6	17.5
HME-EM16F10OXXXS	PN16	DN100	250	342	220	180	8×φ18	20.7	22.1
HME-EM16F125XXXS	PN16	DN125	250	366	250	210	8×φ18	24	25.4
HME-EM16F15OXXXS	PN16	DN150	300	400	285	240	8×φ23	30.1	31.7
HME-EM10F20OXXXS	PN10	DN200	350	464	340	295	8×φ23	38.5	45.7
HME-EM10F25OXXXS	PN10	DN250	400	516	395	350	12×φ23	49.3	57.7
HME-EM10F300XXXS	PN10	DN300	500	566	445	400	12×φ23	63.1	73.7
HME-EM10F350XXXS	PN10	DN350	500	618	500	460	16×φ23	94.5	108.7
HME-EM16F20OXXXS	PN16	DN200	350	488	335	295	12×φ23	43.5	52.6
HME-EM16F250XXXS	PN16	DN250	400	543	405	355	12×φ25	69.5	77.8
HME-EM16F300XXXS	PN16	DN300	500	593	460	410	12×φ25	78.2	88.1
HME-EM16F350XXXS	PN16	DN350	500	654	520	470	16×φ25	101.6	115.2

外形尺寸和重量(分體式型號)

SKU	PN	DN	A	H	D	K	n×φL	凈重	毛重
HME-EM10F400XXXS	PN10	DN400	600	682	656	515	16×φ25	98.3	114.7
HME-EM10F45OXXXS	PN10	DN450	600	734	615	565	20×φ25	113.5	131.7
HME-EM10F50OXXXS	PN10	DN500	600	802	670	620	20×φ25	138.3	159.7
HME-EM10F600XXXS	PN10	DN600	600	892	780	725	20×φ25	181.7	205.7
HME-EM10F70OXXXS	PN10	DN700	700	1058	895	840	24×φ30	242	269.1
HME-EM10F800XXXS	PN10	DN800	800	1166	1010	950	28×φ34	351	351.9
HME-EM10F90OXXXS	PN10	DN900	900	1272	1110	1050	28×φ34	347	381.7
HME-EM10FAOOXXXS	PN10	DN1000	1000	1376	1220	1160	28×φ34	442.2	482.2
HME-EM16F400XXXS	PN16	DN400	600	714	580	525	16×φ30	118.5	122.5
HME-EM16F450XXXS	PN16	DN450	600	763	640	585	20×φ30	130.5	149.5
HME-EM16F50OXXXS	PN16	DN500	600	818	705	650	20×φ34	161.5	215.5
HME-EM16F60OXXXS	PN16	DN600	600	928	840	770	20×φ36	226.5	250.2
HME-EM16F70OXXXS	PN16	DN700	700	1043	910	840	24×φ41	276.5	299.2
HME-EM16F80OXXXS	PN16	DN800	800	1173	1020	950	24×φ41	344.5	375.1
HME-EM16F900XXXS	PN16	DN900	900	1273	1120	1050	28×φ41	411.5	451.5
HME-EM16FA0OXXXS	PN16	DN1000	1000	1378	1250	110	28×φ48	511.5	551.5

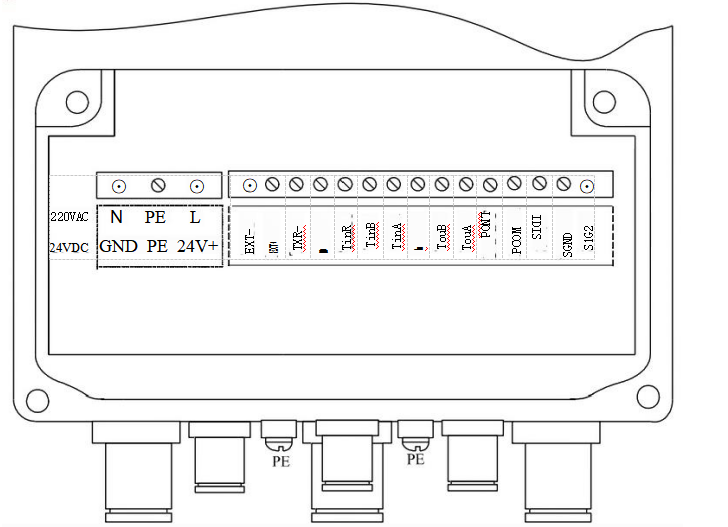

接線說明

端子代碼	說明	功能
SIG 1	信號1	接傳感器
SGND	信號接地
SIG2	信號2
EXT+	勵磁電流+
EXT-	勵磁電流-
POUT	頻率(脈沖)輸出	頻率或脈沖輸出
PCOM	頻率(脈沖)輸出	頻率或脈沖輸出
TinA	熱電阻電壓端A	供水溫度傳感器接線
TinR	熱電阻參考端
TinB	熱電阻電壓端B
TouA	熱電阻電壓端A	回水溫度傳感器接線
TouR	熱電阻參考端
TouB	熱電阻電壓端B
TXR +	通訊輸入(RS485+)	通訊接口
TXR-	通訊輸入(RS485-)	通訊接口
N/-	輸入電源零線(220VAC)/負極(24VDC	輸入電源
PE	輸入電源接地
L/+	輸入電源火線(220VAC)/正極(24VDC)
