彈簧復位風閥執行器CS系列
概述
此系列彈簧復位風門執行器主要用于暖通空調(HVAC)系統,可用以驅動各種要求彈簧復位故障保護控制的閥門.
特點
1. 具有5Nm、10Nm和20Nm三種扭矩類別
2. 具有自對中軸適配器,使執行器能夠適用不同軸徑大小的風門
3. 可以在整個行程范圍內以5°為增量調整機械行程限位
4. 機械位置指示功能
5. 配備有六角扳手,便于用戶在斷電或沒有控制信號輸入時對執行器手動調節,帶鎖定功能
6. 具有可供用戶選擇的可現場安裝的外置輔助開關
7. 具有選擇旋轉方式和停止/關閉狀態的旋鈕,可調節多種運行模式
8. 具有過載保護功能
9. 95°的旋轉角度行程確保執行器關閉風門時更加緊密
10. 對輸入信號濾波,避免"電子噪音",使執行器運行更加精確、穩定
11. 可拆卸接線蓋的設計及Honeywell統一的接線標準,使安裝、接線更快捷
12. 直接耦合的設計,使執行器安裝省時省力,運行更加穩定
安裝風門軸尺寸
- 圓軸(直徑)：10~27mm
- 方軸(對角線長)： 13~19mm
- 軸長度：最小25mm,建議76mm
附件
風門執行器輔助開關SW2-CS
功能
- 可現場安裝的零配件
- 能夠代替內部輔助開關的功能
- 設定點可以調節,用戶可以自由確定連接設定點的位置
特點
- 兩個可調整的單刀雙擲開關
- 包含執行器位置指示功能
- 配備可拆卸的配線接線蓋,不需要額外的聯結箱
參數
SW2-CS：2* SPDT, AC100V/230V, 5A(阻性)/3A(感性)應用于CS05、CSI0、CS20系列風閥執行器
技術參數
電氣連接：接線端子的允許電纜規格為0.344- 2.0m㎡
旋轉角度：最大95° ± 3° ; 可以5°為最小增量調節旋轉行程
工作條件：運行溫度-40°C ~ +60°C ; 存放溫度-40°C ~ +70°C ;  相對濕度5~95%,無冷凝
防護等級：IP54, NEMA2
維護：免維護
認證：UL
訂貨型號
型號  扭矩 (Nm)  控制信號  工作電源  控制方式    運行時間       功耗 (CVA)  內置輔助開關
                                                                   打開(秒)  復位(秒)
CS4105A1002  5  On-Off  100-250Vac 開關          45±5     20       45VA
CS8105A1008  5 On-Off 24Vac/dc 開關                45±5     20       25VA
CS7505A2008  5 0(2)-10V 24Vac/dc 調節/浮點      90         20       13VA
CS4110A1002 10 On-Off 100-250Vac 開關            45±5     20       45VA
CS4110A1200 10 On-Off 100-250Vac 開關            45±5     20       45VA
CS8110A1008 10 On-Off 24Vac/dc 開關                45±5     20       30VA
CS8110A1206 10 On-Off 24Vac/dc 開關                45±5     20       30VA
CS7510A2008 10 0(2)-10V 24Vac/dc 調節/浮點     90          20      14VA
CS7510A2206 10 0(2)-10V 24Vac/dc 調節/浮點     90          20      14VA
CS4120A1001 20 On-Off 100-250Vac 開關            45±5      20      60VA
CS4120A1209  20 On-Off 100-250Vac 開關           45±5      20      40VA
CS8120A1007 20  On-Off 24Vac/dc 開關               45±5      20      40VA
CS8120A1205 20  On-Off 24Vac/dc 開關               45±5      20      40VA
CS7520A2007 20 0C2J-10V 24Vac/dc 調節/浮點     90          20     16VA
CS7520A2205 20 0(2)-10V 24Vac/dc 調節/浮點      90          20     16VA

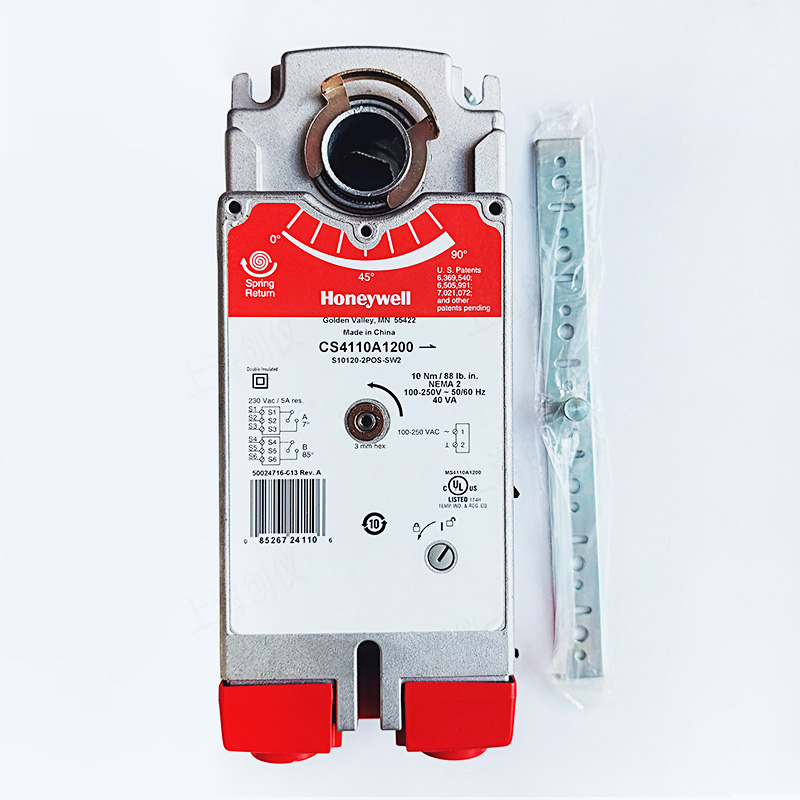

產品展示
